用于電壓轉換的開關穩壓器使用電感臨時存儲能量。但有些電感的尺寸非常大，必須在開關穩壓器的印刷電路板(PCB)布局中為它安排位置。這項任務其實很簡單，因為通過電感的電流可能會變化，但并非瞬間變化。變化只可能是連續的，一般相對緩慢。
先提出問題：線圈應該放在哪兒？
開關穩壓器在兩個不同路徑之間來回切換電流。這種切換非常迅速，具體切換速度取決于切換邊緣的持續時間。開關電流流經的走線稱為熱回路或交流電流路徑，其在一個開關狀態下傳導電流，在另外一個開關狀態下不傳導電流。在 PCB的 布局里，應使熱回路面積小而且路徑短，以便大限度地減小這些走線中的寄生電感。寄生走線電感會產生無用的電壓失調并導致電磁干擾(EMI)。

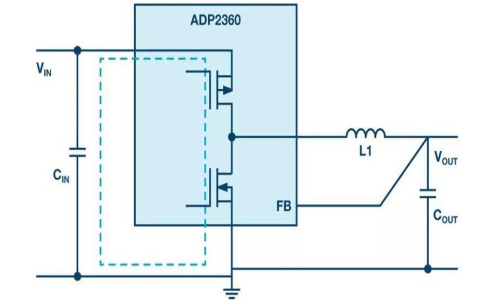

圖 1 所示為一個降壓調節器，其中關鍵熱回路顯示為虛線。可以看出，線圈 L1 不是熱回路的一部分。因而，可以假設該電感器的放置位置并不重要。使電感器位于熱回路以外是正確的——因此在這個個案例中，安放位置是次要的。不過，應該遵循一些原則。
不得在電感下方（PCB 表面或下方都不行）、在內層里或 PCB 背面布設敏感的控制走線。受電流流動的影響，線圈會產生磁場，結果會影響信號路徑中的微弱信號。在開關穩壓器中，一個關鍵信號路徑是反饋路徑，其將輸出電壓連接到開關穩壓器 IC 或電阻分壓器。
還應該注意，實際線圈既有電容效應，也有電感效應。 個線圈繞組直接連接到降壓開關穩壓器的開關節點，如圖 1 所示。結果，線圈里的電壓變化與開關節點處的電壓一樣強烈而迅速。由于電路中的開關時間非常短且輸入電壓很高，PCB 上的其他路徑上會產生相當大的耦合效應。因此，敏感的走線應該遠離線圈。

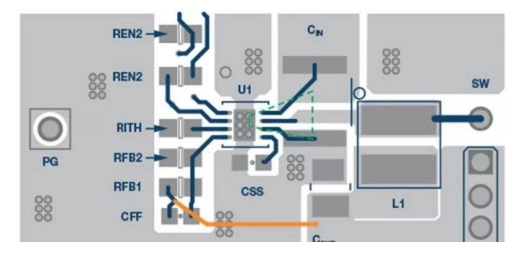

圖 2 所示為 ADP2360 的示例布局。在此圖中，圖 1 中的重要熱回路標為綠色。從圖中可知，黃色反饋路徑離線圈 L1 有一定距離。它位于 PCB 的內層。
一些電路設計者甚至不希望線圈下的 PCB 中有任何銅層。舉個例子，它們會在電感下方提供切口，即使在接地平面層中也是如此。其目標是防止線圈下方接地平面因線圈磁場形成渦流。這種方法沒有錯，但也有爭論認為，接地平面要保持一致，不應中斷：
1、PCB 的銅越多，散熱越好。
2、用于屏蔽的接地平面在不中斷時效果 。
3、即使產生渦流，這些電流也只能局部流動，只會造成很小的損耗，并且幾乎不會影響接地平面的功能。
因此，同意接地平面層，甚至是線圈下方，也應保持完整的觀點。
總之，我們可以得出結論，雖然開關穩壓器的線圈不是臨界熱回路的一部分，但不在線圈下方或靠近線圈處布敏感的控制走線卻是明智的。PCB 上的各種平面——例如，接地平面或 VDD 平面（電源電壓）——可以連續構造，無需切口。
