直流電機驅動芯片DRV8838與GC8838
GC8838完全替代DRV8838 無需更改外圍
一、DRV8838 為相機、消費類電子產品、玩具和其它低電壓或電池供電型運動控制應用提供了一種集成式電機驅動解決方案。 該器件可以驅動一臺直流電機或其它設備，如電磁閥。 輸出驅動器塊包含配置成 H 橋的 N 溝道功率 MOSFET，用來驅動電機繞組。 內部充電泵可生成所需的柵極驅動電壓。
DRV8838 可提供高達 1.8 A 的輸出電流。 該器件可在 0 至 11 V 電機電源電壓和 1.8 V 至 7.0 器件電源電壓下工作。該器件具有內部關斷功能，可能用于過流保護、短路保護、欠壓鎖定和過熱保護。
特性
H 橋電機驅動器
驅動直流電機或其它負載
低 MOSFET 導通電阻：HS + LS 280 mΩ
1.8 A 最大驅動電流
獨立的電機和邏輯電源引腳：
電機 VM：0 至 11 V
邏輯 VCC：1.8 至 7 V

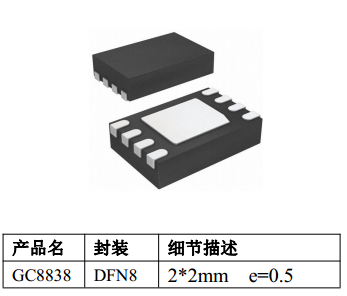

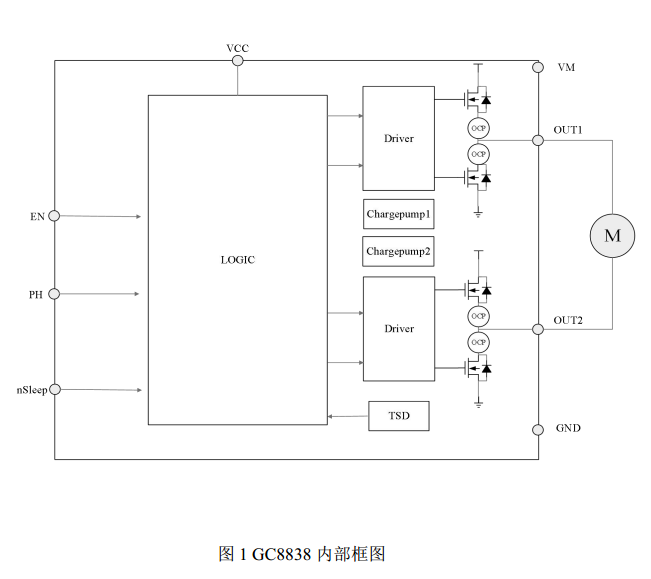

二、GC8838 是一款 12V 直流電機驅動芯片，為攝像機、 消費類產品、 玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。 芯片一般用了驅動一個直流電機或者使用兩顆來驅動步進電機。
GC8838 可以工作在 0~12V 的電源電壓上， 能提供高達 1.5A 持續輸出電流或者 2.5A峰值電流， 睡眠模式下功耗小于 1uA。
GC8838 具有 PWM（IN/IN） 輸入接口,與行業標準器件兼容， 并具有過溫保護功能。芯片還集成了欠壓保護， 輸出短路保護，過流保護等功能。
特點
● H 橋電機驅動器
-- 負載電源電壓 0~12V
-- 低導通阻抗(HS+LS) 350mΩ
● 1.5A 持續驅動輸出電流
● PWM(PH/EN)輸入模式
● 兼容 3.3V， 5V 邏輯輸入
● 內置過溫保護
● 內置 H 橋電源短接保護， 短地保護
● 低電流睡眠模式（nA 級， 當 nSleep=0）
應用
● 攝像機
● 數字單鏡頭反光(DSLR) 鏡頭
● 玩具
● 機器人技術
● 共享單車鎖
● 水表開關
● 醫療設備
