DRV8838 12V雙通道H橋電機驅動芯片替代GC8835

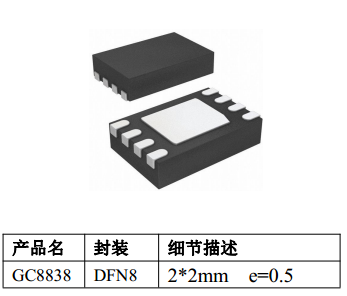

GC8838 是一款 12V 直流電機驅動芯片,為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的
電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動步進電機。可以替代DRV8838。
GC8838 可以工作在 0~12V 的電源電壓上, 能提供高達 1.5A 持續輸出電流或者 2.5A峰值電流,睡眠模式下功耗小于 1uA。
GC8838 具有 PWM(IN/IN)輸入接口,與行業標準器件兼容, 并具有過溫保護功能。芯片還集成了欠壓保護, 輸出短路保護,
過流保護等功能。
芯片應用
● 攝像機
● 數字單鏡頭反光(DSLR) 鏡頭
● 玩具
● 機器人技術
● 共享單車鎖
● 水表開關
● 醫療設備
芯片特點
● H 橋電機驅動器
-- 負載電源電壓 0~12V
-- 低導通阻抗(HS+LS) 350mΩ
● 1.5A 持續驅動輸出電流
● PWM(PH/EN)輸入模式
● 兼容 3.3V,5V 邏輯輸入
● 內置過溫保護
● 內置 H 橋電源短接保護,短地保護
● 低電流睡眠模式(nA 級,當 nSleep=0)
