SC7302 RMS-DC 轉換器AD536A
2024-3-5 17:25:28??????點擊：
產品概述
SC7302這是一款完整的單片集成電路，可執行精確的均方根-直流轉換。SC7302直接計算任何包含交流和直流分量的復雜輸入波形的有效值。波峰因數補償方案允許在波峰因數高達7時測量誤差為1%。該器件的寬帶寬將測量能力擴展到300 kHz，信號電平大于100 mV時誤差小于3 dB.
SC7302的一個重要特征是有一個輔助dB輸出引腳。均方根輸出信號的對數輸出到一個單獨的引腳，以便進行dB轉換，有效動態范圍為60 dB。利用外部提供的基準電流，可以方便地將0 dB電平設置為對應于0.1 至2 V RMS范圍內的任何輸入電平。輸入和輸出引腳帶電壓防護。輸入電路可以承受遠超過電源電平的過載電壓。輸入連接到外部電路時，電源電壓掉電不會導致器件故障。輸出具有短路保護。最大總誤差為讀數的±5 mV ±0.5%。
SC7302計算多頻交流（或交流加直流）輸入信號的均方根電平，并提供等效直流輸出電平。波形的真均方根值比平均整流值更有用，因?yàn)樗c信號的功率直接相關。統計信號的均方根值還與其標準偏差有關。
SC7302需要一個外部電容來執行完全額定精度的測量。該電容的值決定低頻交流精度、紋波幅度和建立時間。
在總電源電壓為5 V至36 V的情況下，SC7302在雙電源或單電源下均能同樣出色地工作。SC7302的靜態電源電流為1.7 mA，非常適合各種遠程控制器和電池供電儀表。

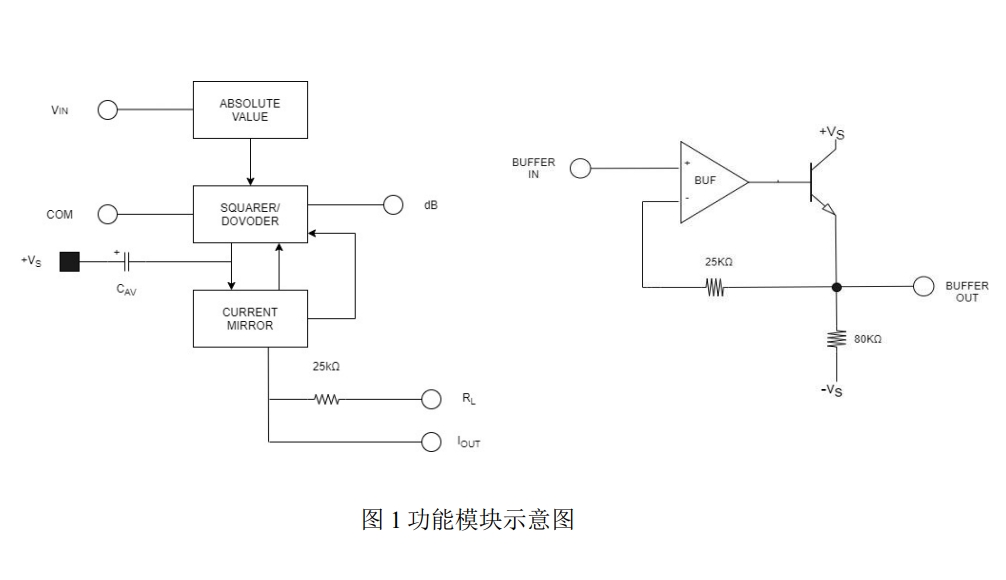

主要性能
? 精確 rms- dc 轉換
? 高精度激光修整
±0.5%最大誤差
? 寬帶處理能力
計算交流和直流信號的均方根
450KHz 帶寬:V rms > 100 mV
2MHz 帶寬:V rms > 1V
信號波峰因數為 7，誤差為 1%
? dB 輸出 60db 范圍
? 低功率:1.7 mA 靜態電流
? 單路或雙路供電
? 單片集成電路
? -40°C ~ 125°C 工作溫度
? DIP-14 封裝 19.8mmx6.35mmx3.8mm
應用場合
? 數字儀表
? 自動控制
我司是芯熾正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索取（13923795851孫生-微信同號）；
