獨家推出士蘭微杜比解碼SC6138A音頻編解碼SoC電路
2020-4-22 15:48:37??????點擊：

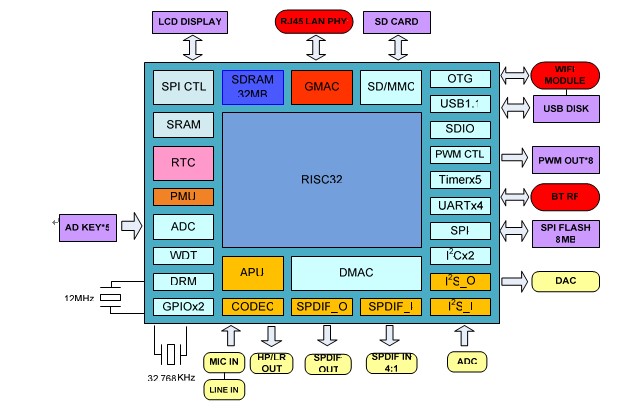

SC6138A 是一顆高集成度，專注于無線音樂、音頻編解碼、音效處理的 SoC 芯片。它集成了 APU 單元，專門來 處理音頻相關的算法，同時還將音頻 DAC/ADC、音頻接口、USB/SD/以太網控制器等集成在單芯片中，從而實現音樂 播放，無線推送和音效處理等多方面的應用。
1. 上電和復位 正常的上電復位流程：
復位狀態的進入，外部復位經過去毛刺電路，時鐘同步電路后，芯片所有模塊進入復位狀態。
復位狀態的退出，外部復位輸入拉高，經過內部電路，除了 RISC 之外，其他部分復位均退出。硬件模塊 Bootloader 開始從外部 SPI Flash 默認地址 0x0 處自動拷貝 4K 代碼到內部 SRAM（0x1FC0_0000），拷貝完成后，RISC 復位釋放， RISC 開始從 SRAM 取指運行。
2. 時鐘和工作模式
RTC 模塊獨立供電，使用 32.768KHz 晶振作為時鐘。
System PLL、USB1.1 PLL 和 Audio PLL 都以 12MHz 晶振作為基準，其中 USB1.1 PLL 產生 48MHz 時鐘，給 USB_FS
控制器；Audio PLL 產生 49.152MHz 或者 45.1584MHz 時鐘，提供給音頻接口。USB1.1 PLL 和 Audio PLL 都是可以 軟件配置的。
整個系統的時鐘是由 System PLL 產生，上電時的默認工作頻率是受外部引腳控制。RISC、總線和大部分數字模塊 都是基于這個時鐘或者分頻，RISC 和總線/模塊之間的時鐘比可以是 2:1 或者 1:1，它們之間均保持同步關系。
