MOS管的分類、區分和寄生二極管
2020-6-24 12:07:36??????點擊：
一、分類
場效應管分為結型（JFET）和金屬 - 氧化物 - 半導體型（MOSFET）兩種類型，MOSFET 應用廣泛，結型管（JFET）幾乎不用，MOSFET 一般稱 MOS 管。
MOSFET 有增強型（EMOS）和耗盡型（DMOS）兩大類，增強型和耗盡型每一類下面都有 NMOS 和 PMOS。
一般主板上使用最多的是增強型的 MOS 管，NMOS 最多，一般用在信號控制方面；其次是 PMOS，PMOS 用在電源開關等方面，耗盡型幾乎不用。

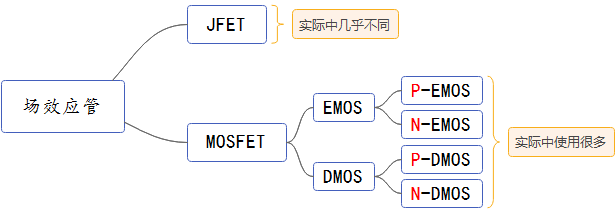

場效應管分類
二、區分

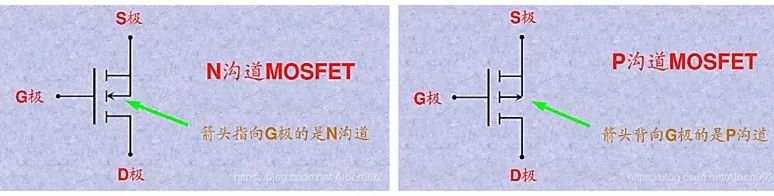

箭頭指向 G 極的為 NMOS；箭頭背向 G 極的為 PMOS；
NMOS 和 PMOS 區分
三、寄生二極管
寄生二極管有的也叫體二極管。

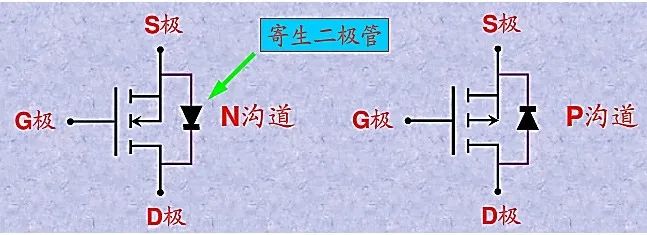

NMOS 寄生二極管方向由 S 極→D 極，PMOS 的寄生二極管方向由 D 極→S 極。
寄生二極管和普通二極管一樣，正接會導通，反接會截止。所以對于 NMOS，當 S 極接正，D 極接負，寄生二極管會導通，反之，截止；對于 PMOS 管，當 D 極接正，S 極接負，寄生二極管導通，反之，截止。
當滿足 MOS 管的導通條件時，MOS 管的 D 極和 S 極會導通，因為 MOS 管的導通內阻極小，一般 mΩ級別，1A 級別的電流，也才 mV 級別，所以 D 極和 S 極之間的導通壓降很小，不足以使寄生二極管導通，這點需要特別注意。
寄生二極管方向
場效應管分為結型（JFET）和金屬 - 氧化物 - 半導體型（MOSFET）兩種類型，MOSFET 應用廣泛，結型管（JFET）幾乎不用，MOSFET 一般稱 MOS 管。
MOSFET 有增強型（EMOS）和耗盡型（DMOS）兩大類，增強型和耗盡型每一類下面都有 NMOS 和 PMOS。
一般主板上使用最多的是增強型的 MOS 管，NMOS 最多，一般用在信號控制方面；其次是 PMOS，PMOS 用在電源開關等方面，耗盡型幾乎不用。
場效應管分類
二、區分
箭頭指向 G 極的為 NMOS；箭頭背向 G 極的為 PMOS；
NMOS 和 PMOS 區分
三、寄生二極管
寄生二極管有的也叫體二極管。
NMOS 寄生二極管方向由 S 極→D 極，PMOS 的寄生二極管方向由 D 極→S 極。
寄生二極管和普通二極管一樣，正接會導通，反接會截止。所以對于 NMOS，當 S 極接正，D 極接負，寄生二極管會導通，反之，截止；對于 PMOS 管，當 D 極接正，S 極接負，寄生二極管導通，反之，截止。
當滿足 MOS 管的導通條件時，MOS 管的 D 極和 S 極會導通，因為 MOS 管的導通內阻極小，一般 mΩ級別，1A 級別的電流，也才 mV 級別，所以 D 極和 S 極之間的導通壓降很小，不足以使寄生二極管導通，這點需要特別注意。
寄生二極管方向
