SC9689 國產替代美國 ADI AD9689 雙通道 14 位 2.0 GSPS/2.6 GSPS JESD204B ADC
更新：2022-1-27 17:36:12??????點擊：
- 品牌：???SC
- 型號：???AD9689/SC9689
產品介紹
SC9689 國產替代美國 ADI AD9689 雙通道 14 位 2.0 GSPS/2.6 GSPS JESD204B ADC主要性能
? JESD204B(子類 1)編碼串行數字輸出
每通道支持高達 15 Gbps 的通道速率

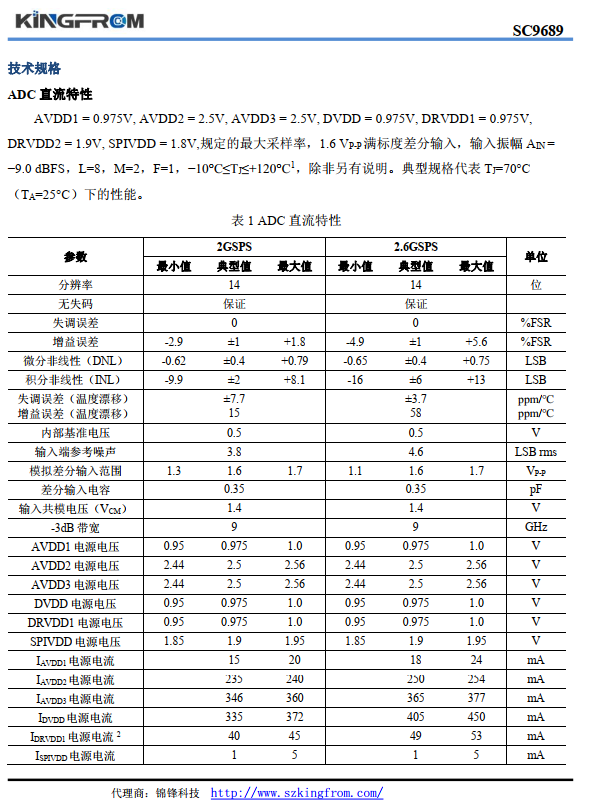

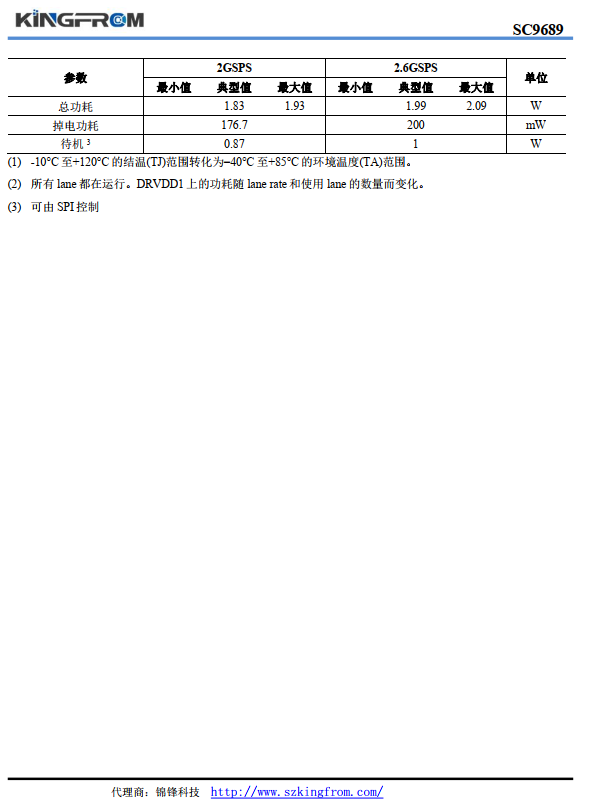

? 2.6 GSPS 時每通道總功耗:1 W(默認)
? 0.975 V、 1.8V 和 2.5 V 直流電源供電
? 模擬輸入全功率帶寬： 9 GHz (?3 dB)
? 幅度檢測位支持實現高效 AGC

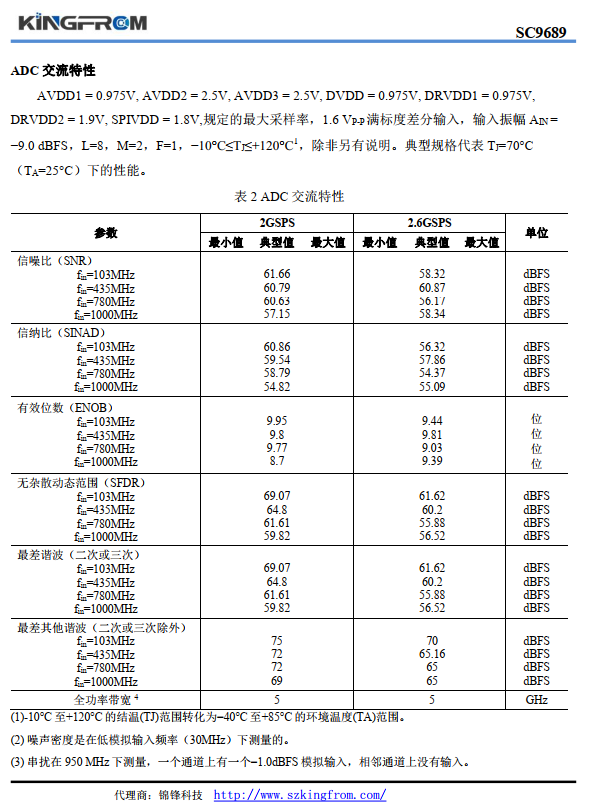

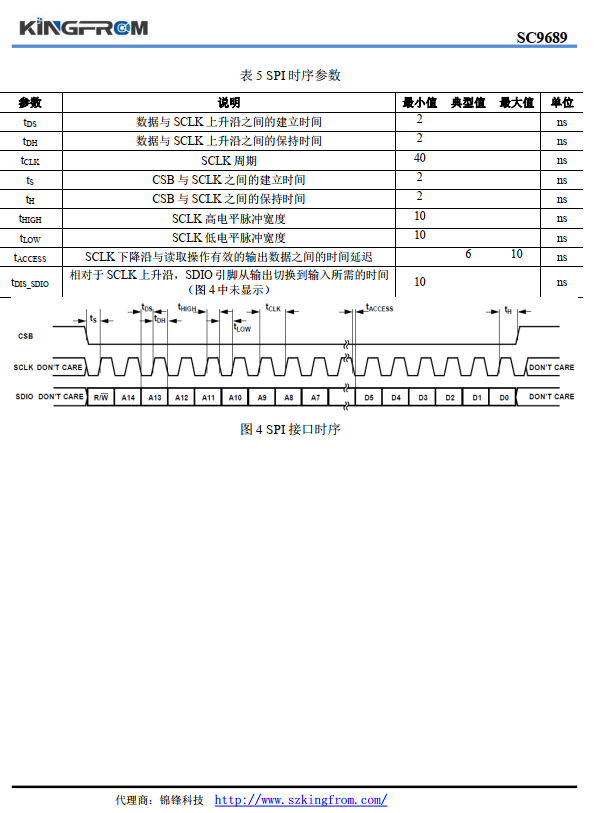

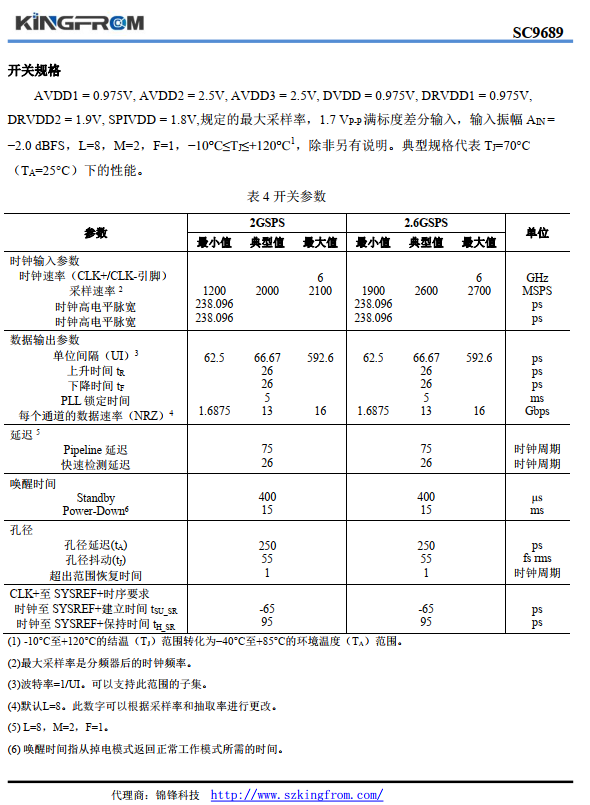

? 串行端口控制
支持 100MHz SPI 寫入和 50MHz SPI 讀取
具有 2 和 4 分頻選項的整數時鐘
靈活的 JESD204B 線配置
? 片內擾動
? 完全兼容 ADI 的 AD9689
? 分集多頻段、多模數字接收器
? 3G/4G、 TD-SCDMA、 WCDMA、 GSM、 LTE、 LTE-A
? 電子測試和測量系統
? 相控陣?yán)走_(dá)與電子戰
? DOCSIS 3.0 CMTS 上行接收路徑
? HFC 數字反向路徑接收器
? 9 GHz 的寬輸入?3 dB 帶寬支持約 5GHz 的直接射頻(RF)信號采樣。
? SPI 控制各種產品特性和功能，滿足特定系統要求。
? 可編程的快速超范圍檢測和信號監測。
? 用于系統熱量管理的片內溫度二極管。
? 196 球 BGA 封裝(12mmx12mm)無需散熱器
? 引腳、封裝、功能和存儲器映射兼容SC9689 14 位、 3.0GSPS、 JESD204B 雙通道 ADC
產品概況

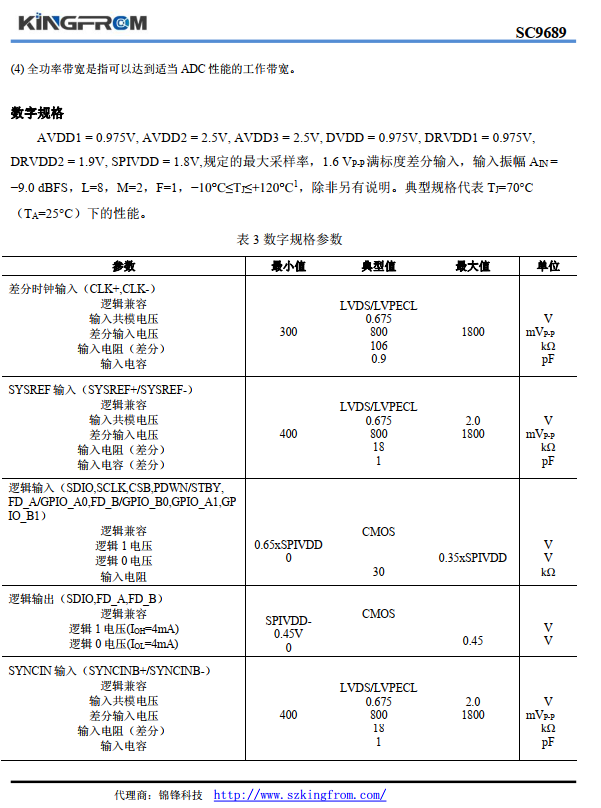

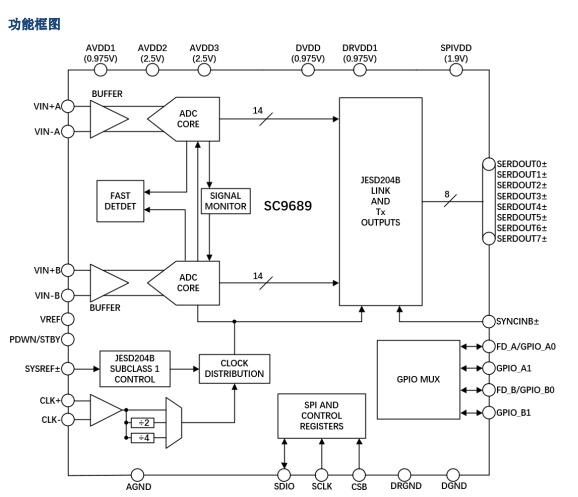

SC9689 是一款雙通道、 14 位、 2.0GSPS/2.6GSPS 模數轉換器(ADC)。該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。該產品設計支持通信應用，能夠?qū)崿F(xiàn)高達 5GHz 的寬帶寬模擬信號直接采樣。 ADC 輸入的?3dB 帶寬為 9GHz。 SC9689 針對寬輸入帶寬、高采樣速率、出色的線性度和小封裝低功耗而優化。這款雙通道 ADC 內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。每個 ADC 均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計考量。模擬輸入和時鐘信號均為差分輸入信號。

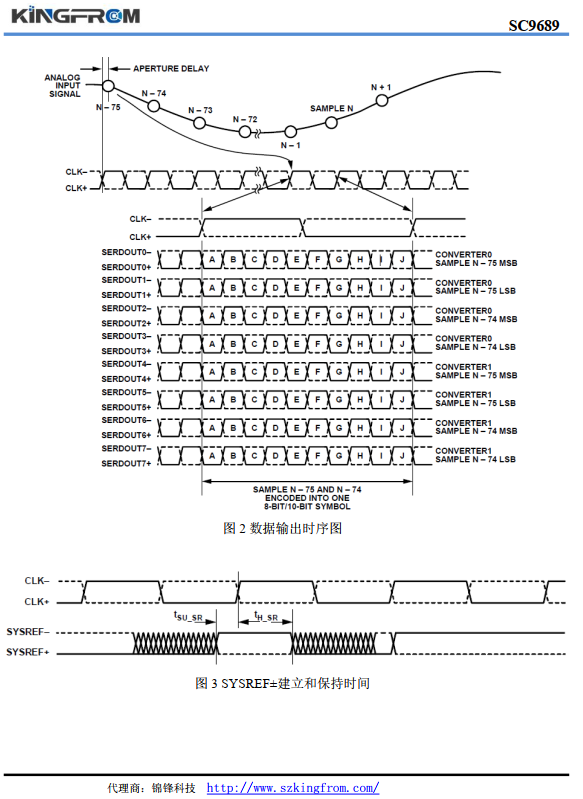

SC9689 利用 ADC 的寄存器中的快速檢測控制位，可編程閾值檢測器可以監控輸入信號功率。如果輸入信號電平超過可編程閾值，快速檢測指示器就會變?yōu)楦唠娖健Ｓ捎谠撻撝抵甘酒鞯难舆t極短，因此用戶能夠快速調低系統增益，從而避免 ADC 輸入端出現超量程現象。除了快速檢測輸出外， SC9689 還具有信號監控能力。信號監控模塊可提供 ADC 進行數字化處理信號的其它信息。用戶可將 JESD204B 子類 1 的高速串行輸出設置為各種單通道、雙通道、四通道和八通道配置，具體取決于接收邏輯器件的可接受通道速率。 SYSREF±和 SYNCINB±輸入引腳支持多器件同步。
SC9689 具有靈活的關斷選項，在需要時可以大幅降低功耗。所有這些特性均可通過三線式串行端口接口(SPI)進行編程。
SC9689 采用 196 引腳無鉛 BGA 封裝，額定溫度范圍為?40°C 至+85°C 環境溫度范圍。

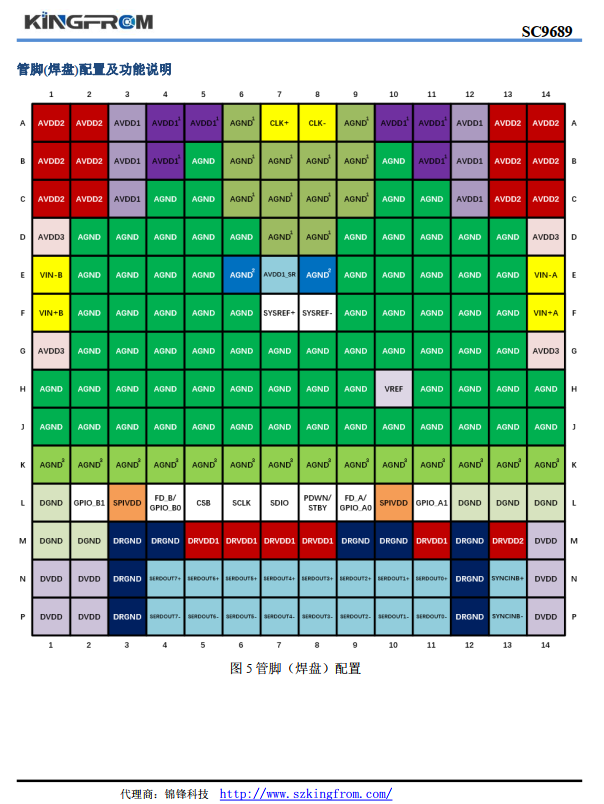

請注意，在整篇數據手冊中，多功能引腳（如 FD_A/GPIO_A0）由整個引腳名稱或引腳的單個功能表示；例如 FD_A 即表示僅與此功能相關。
我司是SC正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索取（13923795851孫生-微信同號）；
