ULN2003 是單片集成高耐壓、大電流達林頓管陣列，電路內部包含 7 個獨立的達林頓管驅動單路
更新：2020-5-29 14:52:26??????點擊：
- 品牌：???FA
- 型號：???ULN2003
產品介紹

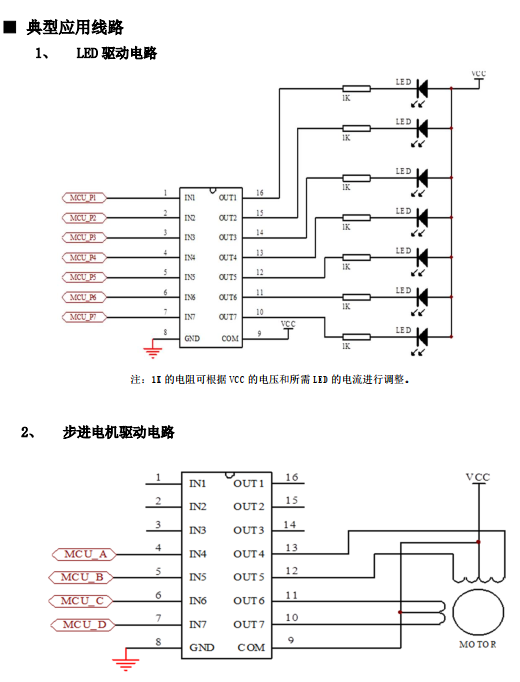

■ 產品簡介 ULN2003 是單片集成高耐壓、大電流達林頓管陣列，電路內部包含 7 個獨立的達林頓管驅動單路。 電路內部設計有鉗位二極管，可用于驅動繼電器、步進電機等電感性負載，將達林頓管并聯可實現更高的 輸出電流能力。該電路可廣泛應用于繼電器驅動、照明驅動、顯示屏驅動(LED)、步進電機驅動和邏輯緩 沖器。ULN2003 的每一路達林頓管串聯一個 2.7K 的基極電阻，在 5V 的工作電壓下可直接與 TTL/CMOS 電路連接，可直接處理標準邏輯緩沖器所處理的數據。 m.xx99av.com
■ 產品特點
● 寬輸入耐壓：0～30V,Ta=25℃ ● 輸出關閉狀態耐壓：50V Ta=25℃● 輸出最大電流：500MA,Ta=25℃ ● 輸入兼容 TTL/CMOS 邏輯信號

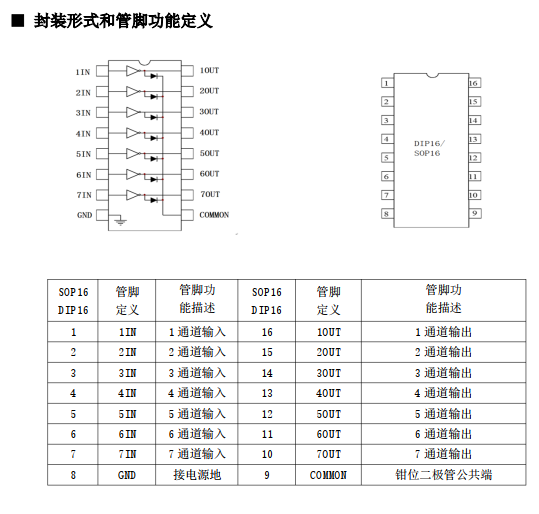

■ 封裝形式和管腳功能定義
