東芝電子推三相無刷風扇電機驅動器IC 具備閉環控制功能
東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布推出具有轉速控制（閉環控制）功能的三相無刷風扇電機驅動器IC——“TC78B025FTG”，該產品適用于家用電器和工業設備中采用的小型風扇應用。批量生產將于4月啟動。
東芝電子推三相無刷風扇電機驅動器IC 具備閉環控制功能
服務器和其他應用中所使用的散熱風扇必須兼具體積小、高轉速和精度一致性等特點。可利用速度反饋方法實現最佳的一致性，抑制電源電壓和負載變化引起的轉速波動。截至目前，這一方法需要使用微型計算機，而東芝的新型解決方案集成了非易失性存儲器（NVM），無需外部微型計算機即可實現靈活的轉速控制。同時還可實現輕松的系統配置。
此外，TC78B025FTG采用1-Hall驅動系統和無電流檢測電阻系統，可減少外部元件的數量且有助于節省電路板空間。行業領先的［1］低導通電阻（0.2Ω（典型值）（高側和低側之和））有助于減少IC在工作期間的自身發熱，擴展對大電流驅動的支持。
主要特性
內置轉速控制（閉環控制）功能
轉速控制利用速度反饋方法抑制電源電壓和負載變化引起的轉速波動。該IC的非易失性存儲器（NVM）支持一系列轉速，從每分鐘數百轉至每分鐘數萬轉。
節省電路板空間并減小電路板尺寸
采用小型封裝（4mm &TImes; 4mm），可安裝于小型風扇的有限電路板空間上。1-Hall驅動和無電阻電流檢測系統（ACDS ［2］）減少外部元件數量。
高效驅動
東芝的電機驅動技術（InPAC ［3］）在廣泛的轉速范圍內實現高效驅動，而不存在調節負擔。此外，由于輸出導通電阻低至0.2Ω（典型值），可減小在IC工作期間的散熱量，實現高效驅動。
應用
用于服務器、游戲機等的散熱風扇。

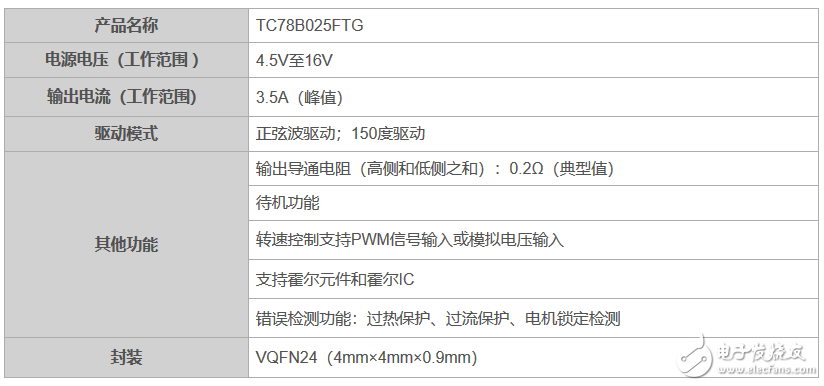

主要規格
東芝電子推三相無刷風扇電機驅動器IC 具備閉環控制功能
注
［1］ 針對用于封裝尺寸為4 mm&TImes;4 mm的12V風扇電機的IC。（截至2017年3月29日，東芝電子元件及存儲裝置株式會社調查。）
［2］ 先進電流檢測系統：一種不需要檢測電阻的電流控制方法。
［3］ 智能相位控制：東芝新型控制技術，可自動調節電機電壓和電機電流之間的相位，可在廣泛的轉速范圍內實現高效電機驅動。
三相無刷電機驅動芯片（方波）我司有代理國產品牌世芯GC4931：
芯片特性
● 過壓保護
GC4931F/S 的邏輯輸入腳有使能控制（ENABLE） ， 方向控制（DIR） ， 剎車控制（BRAKE） ； 邏輯輸出腳有 FG1， FG2 與霍爾信號對應， 可以用來監測轉動速度。芯片工作溫度從-20~105℃。 封裝形式采用5mmx5mm 的 QFN 28 腳， 底部有散熱片。GC4931F 工作電壓低至 4.7V， GC4931S最低工作電壓在 7V.
具體規格介紹如下鏈接：
● 驅動三個半橋（6 個 NMOS）
● 寬電壓 4.7~36V
● 低功耗同步整流
● 霍爾元件輸入
● 內置低壓保護與過溫保護
● 低電流睡眠模式
● FG 轉速輸出
● 死區時間防穿通
● 堵轉鎖定保護
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動 N 型功率 MOSFET，最高電源到 36V。 芯片狀態切換邏輯受三個相位差為 120° 的霍爾輸入確定。芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流； 堵轉保護時間可調； 過溫保護， 過壓監測， 同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。 當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
