先進電流傳感器驅動電動汽車的直流快充
2022-2-9 13:38:14??????點擊：
面對日益增長的電動汽車消費市場，直流快速充電系統正成為一種更好的選擇。盡管電動汽車使用率正不斷提升，但仍需面對續航里程和電池壽命方面的問題。
電動汽車
通過提升電動汽車電子控制設備的效率（如電源管理和電機控制）以及提高動力電池功率密度，雖然已經大大緩解了續航里程和容量的問題，但電動汽車充電時間背后仍然存在合理的擔憂。因此，電動汽車行業迫切的需要可推向大眾的先進快速充電系統。

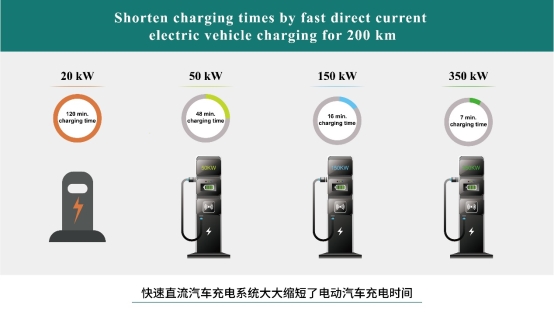

更快的充電速度可以解決終端用戶問題，提高電動汽車使用率。隨著電動汽車充電市場的快速發展，預計到2025年電動汽車充電樁的安裝量將超過900萬臺。這一增長也將帶動市場資本的發展，2019年電動汽車充電樁市場約為40億美元，預計到2027年將達到255億美元。
電動汽車充電時有幾種可選的方法。目前正在大力部署的是高速公路和城市充電站，但家用充電也將成為一個不可或缺的市場趨勢。私家車大多在夜間停放，所以家用充電比其他地方更方便、更便宜。但并不排除家庭充電也可能需要短時間的為其他家用車輛或訪客車輛提供日間快速充電。
充電類型

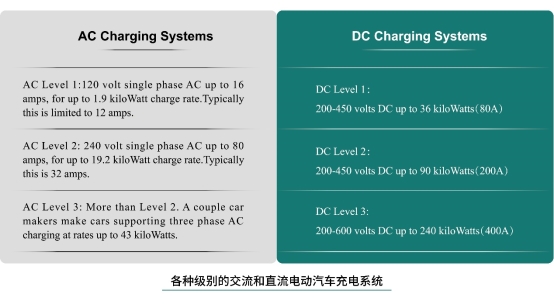

最常見的壁掛式充電器被稱為 L1級和 L2級系統。電動汽車電池用直流電流充電，而民用電力多為交流電源，因此需要一個轉換階段。在某些情況下使用OBC更為經濟實惠，因?yàn)镺BC替代了需要的內部充電轉換的系統，而且車內轉換電路限制了功率容量和充電時間。
L3 級直流快速充電可提供更高的電壓（最高可達800伏特），可為一些插電式電動汽車實現快速充電。但由于成本原因，該解決方案最適合住宅和商業建筑以及公共設施。對于大多數家庭部署，高功率L2級系統（當前運行電流高達50安培）已成為主流解決方案。
家用直流快速充電系統正成為日益增長的電力移動基礎設施的重要組成部分。 在開發面向消費者的產品時，壽命和可靠性在購買決策中與成本效益相競爭。經濟有效地提高電源轉換系統的效率、安全性和性能可以大大提高消費者的接受度。電源轉換系統的四個方面包括電流測量、確保嚴格的功率因數校正（過流檢測）、開關頻率管理和熱管理，每個方面都會相互影響系統的整體性能。
電流檢測
除了確定功率輸出外，電流測量還可以幫助管理熱性能。較差的熱管理具有破壞性且成本高昂，如果處理得當，可以顯著提高性能、安全性和成本效益。電流測量提供了早期故障檢測和實時性能信息。許多電力系統需要指示超出范圍的電流狀況，過電流條件或其他性能損失，以預測和解決潛在的熱問題。
電力電子設備的性能以及由此產生的系統熱問題的危險范圍，從接地故障和短路到在極端功率水平和超出系統支持能力的負載條件下運行。充電系統中的電流傳感器部署在充電系統的每個變流器模塊中，作為反饋控制回路功能的一部分，調節逆變器中電力系統的性能、效率和熱線性度。
當涉及到電力系統中的電流檢測時，與使用運放器和比較器的電路板組裝解決方案相比，集成感應解決方案可顯著節省封裝面積。非集成方案的大小將根據所選實際組件而有所不同，但它會比單一封裝解決方案更大。如果對設備使用這種規格約2~3毫米的傳統組件封裝尺寸，將導致解決方案封裝尺寸達到數十毫米。
過流檢測
電流測量是防止電子系統損壞的過流和欠壓保護防止損壞的一個關鍵方面。在現代電源系統的開關速度、功率等級和常開狀態下，除了防止災難性故障外，保險絲已不再適用于任何先進的電源產品。
除了在過流情況下切斷電源外，使用保險絲保護不會提供關于電力系統實際性能的任何信息。通過使用電流傳感器，可以針對給定應用優化過流檢測響應。整個系統的電路保護和安全性至關重要，使用新納傳感的電流傳感解決方案就非常適合過流檢測，因?yàn)樗鼈兙哂蟹浅？斓捻憫?yīng)速度和大電流測量范圍。由于隔離，可用于電路的高壓側和低壓側。

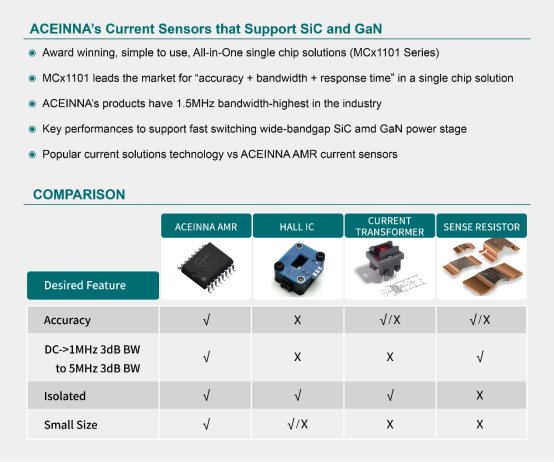

將隔離功能等方面與核心各向異性磁阻 (AMR)技術相結合，創造出精確且非接觸式的傳感器。與分流器加隔離放大器的解決方案相比，這種電流檢測方式可優化性能并支持溫度校正，從而降低客戶設計的復雜性。此外，通過在高壓側使用新納傳感的電流傳感器等設備，可以檢測到相電流的接地故障(可能是由于接線錯誤、老化等原因)，從而保護整個系統。
電能質量對于高效運行至關重要，功率因數是其中的重要組成部分。功率因數測量所用輸入功率的效率，是有功功率與視在功率之比。如果功率因數很差，低于 95%，則會導致做相同工作所需的電流增加。功率因數校正 (PFC) 提高了該比率和電能質量。PFC 可降低電網壓力、提高設備能效并降低電力成本，同時降低系統故障的不穩定性和風險。
產生與負載（例如靠近負載的電池充電器）吸收的能量相反的無功能量，可提高功率因數，并在負載點以所需的實時水平進行理想補償。在低壓側的 PFC 設備上使用電流傳感器可提高可用功率。
當涉及諧波失真時, AC / DC逆變器前端需要PFC，大多數情況下，AC/DC前端模塊的一次側和二次側之間需要隔離，新納傳感的電流傳感器不僅簡化了整體系統設計，而且降低了實施成本。
開關頻率
隨著對更高性能需求的不斷增加，CPU、DSP 和其他此類設備的耗電量越來越大。在增加功率密度的同時，增加穩壓器頻率可減小相關電源電路的尺寸和電路板占用空間要求。然而，隨著頻率的增加，開關損耗也會增加，主要是由于在開通時的高壓側損耗，以及體二極管傳導損耗。這就限制了傳統轉換器和穩壓器的開關頻率。
高級快速開關電路中的電流測量需要實時跟蹤電流，以盡可能提高效率。人工智能和機器學習也需要智能電流測量，以創建控制算法，獲得更好的性能。由于其高相位裕度，新納傳感的高精度和高帶寬電流解決方案提高了系統效率，簡化了電流控制設計。
未來
為了加速電動汽車的普及和市場占有力，快速充電系統市場需要更先進、高效和更具成本效益的充電解決方案。
快速直流充電作為一種更可取的電動汽車充電形式，通過使用先進的電流傳感系統來優化此類系統，將確保產品能夠在快速增長的電動汽車充電市場中獲得成功。
